188betapp下载 完成后，必须从模具内取出成形品，可是模具如果不能打开，就无法将其取出来了，所以一套塑胶模具至少必须分成上下或左右的两个模具才行，只是这么一来模具与模具分开或是合在一起的地方就会出现一道隙缝，因为188betapp下载 的时候必须加压让塑胶可以注满模具，所以无论模具多么密合，以现今的技术而言，塑胶或多或少一定会被挤进这道隙缝，当成型品从模具取出来后，就会在这道缝隙上留下一道痕迹，而这道痕迹在塑胶界就称之为【合模线/分模线(Parting line or PL)】，因为它在模具上通常是一整面，所以在模具或是画3D图的时候，也常常被称之为「分模面」或「分割面」。
所以，不管你叫它是【合模线】或【分模线】，基本上都是指同一个现象，不同模具接合的地方出现在塑胶成品表面上的痕迹，只是描述的方法不同罢了。
如果你仔细查看这道痕迹，会发现它的塑胶往外多长了一些肉出来，有时候塑胶长太多肉了，就会被叫成「毛边(flash)或毛刺(大陆用语)」。有时候模具设计不良，或是模具因为磨损失修，造成两个模具无法完全密合，造成错位，就会形成一道明显的段差(step)。
因为PL是由于相接合的模具所形成，所以在模具设计之初就要决定PL的地方，也因为PL的位置会影响到后续模具打开的位置，所以要避免因为模具死角(undercut)造成无法退模的问题，比如说一个有手把的塑胶杯，分模面最好要跟把手平行，免得到时候分模后把手还埋在模具内拿不出来。

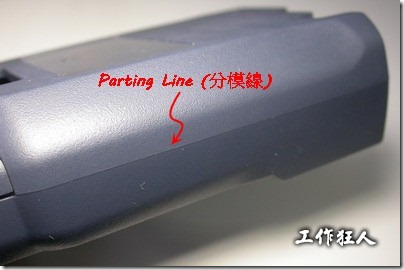

▼因为这个模子没有分上、下壳，所以这里会有一条明显的合模线。
下面188金宝搏苹果下载 列出一些在决定分模面的时候应该要注意的事项：
- 分模面最好可以沿着成型品的转角处或是边缘来设计，这样既使有一些小毛边，也较不容易被察觉。
- 有外观要求的地方最好不要摆放分模面。如果一定要出现在外观面，尽量设置于不明显的地方，最低限度应该使用咬花(texture)尽量淡化分模线所造成的外观不良。
- 如果有重要尺寸机构的位置，要尽量避免设计成分模面，因为分模面的尺寸较不易控制。
- 当成型品有死角的部位时，应该要针对该部位的模具加以充分的考虑。
- 在有机构作动的位置最好不要有分模面，否则容易生毛边影响机构运作。188金宝搏苹果下载 以前最常碰到的位置是按键孔的分模面，有些ID又很龟毛，将按键大小设计得几乎与孔径相当，合模线的毛边经常造成按键卡住，按下无法反弹的问题。
- 有时候分模面不容易处理时，也可以使用后加工的方法打磨去除，但这样会增加部品的成本。
》回 188betapp下载 首页
延神阅读：
组装工厂设置IQC的目的
制造业人力除了西移，还有何出路？
制造工厂的MRB会议及塑胶件品质判断
贊助商广告
PayPal
欧付宝
访客统计
188金宝搏苹果下载 聊电子制造Podcast
您好，看到这篇文章觉得受用，另外想请教的是Core change，有看到公司内部请厂商考虑Core Change的作法，想请问这个是代表？
回覆
Iris,
以模具来讲
Core: 公模仁
Cavity: 母模仁
回覆
188金宝搏苹果下载 您好:
想请问您分模限定义，我知道是公母模接合处，在网路上看到通俗的说:把产品从封闭的模具型腔里打开,并能取出产品的一系列分模线。
今天假设笔电的底下机壳 在侧边使用大滑块防止塑胶侧面出现分磨线 而凹槽部分也使用小滑块做出凹槽， 那滑块与凹槽处接触的面或线是分模线吗 而另外大滑块与模具接触部分是分模线吗，想问的是分模线是不是不只是公母模接触，有些是滑块与模具或者滑块与塑胶接触地方都是分模线吗，谢谢您
回覆
爱,
如果你只是对「分模线」字义有疑义，这个我没有办法帮你。
分模可以是公、母模，也可以是模块与其他模具间。
按照我的理解，不论是公母模或滑块周围都归类为分模线。
回覆
