(图片文章来自Wikidemia Commons)
什么是【Go/No-Go量具】或【GNG Gauge】？它其实是一种简单的量具，而且经常被设计来用在工业生产的量产作业生产线或是农产品精选蔬菜或水果大小上，它可以提供快速的筛选以符合尺寸规格并迅速判断出良品与不良品。它也是种一翻两瞪眼的判断方法，通得过(Go)量具的就判允收，通不过(No go)量具的就判退，或是刚好相反。
但如果你需要量测出产品的实际尺寸时，那「GNG Gage」就不适用了，因为「GNG Gage」只能依照事先制作好的尺寸来筛选出产品，而无法告诉你实际尺寸的大小。
比如说农民想要精选柳丁的大小在30mm+/-5mm内，以方便装箱包装外销，这时候我们其实不需要把每颗柳丁都拿起来量测其直径大小，而只需要设计两个「GNG Gage」就可以了，一个GNG量具为25mm圆孔的板子及另一个则有35mm圆孔的板子，筛选时只要将柳丁往两个GNG量具上一丢，可以通过35mm圆孔，但是通不过25mm圆孔的柳丁就是我们要的了，这样不但可以确保所有的筛选出来柳丁都符合30mm+/-5mm大小，而且还可以达到快速筛选柳丁的目的，也免去量测每颗柳丁大小的麻烦，如果有需要将柳丁做其他大小分级时，只要设计不同大小圆孔的板子就可以完成了。
工业生产上也经常使用GNG量具，比如说我们定义了上下两个机壳组装后的间隙包含修饰线不可以大于0.5mm，我们就可以拿一根0.5mm的塞规(pin gage)或是厚薄规(feeler gage, thickness gauge)来检查，只要塞规可以放得进其间隙就判定为不良品，否则就是良品。某个产品有高度限制，也可以用上下限高度规来做GNG量具。

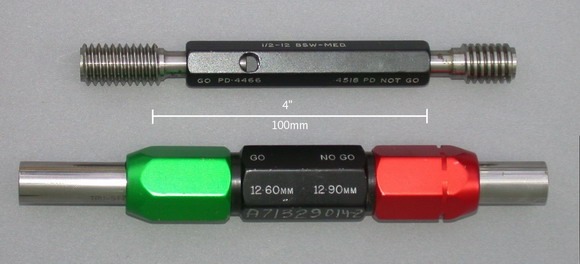

而螺母的螺旋是否符合规格也可以使用GNG量具，总之只要是有尺寸大小的，都可以透过GNG治具来做筛选，怕的是定出来的公差或精度太小，工具机做不到需求的精度GNG治具而已。
电子产品的电测也有人将其看作是GNG治具的延伸，比如说一颗IC的线路是否畅通，通常是检测歪棒(wire-bond)有无没有断线，一般只会使用简单的治具来检测线路通与不通，这类测试治具也会有人将其称之为GNG测试。
